Паспорт оборудования: что в нём должно быть и как вести его по QR-коду

Паспорт оборудования выдаёт изготовитель: он удостоверяет гарантии, основные параметры, комплектность и приёмку конкретного станка, котла или кофемашины. Историю жизни машины — обслуживание, ремонты, замену узлов — дописывает владелец, и теряется именно она. Разбираем, какие разделы паспорта оборудования предусматривает ГОСТ Р 2.610-2019, что делать при утере, как устроены журнал ТО и график ППР и как собрать всё на одной странице за QR-кодом на шильде.

Паспорт оборудования: что это за документ и чем он отличается от инструкции

ГОСТ Р 2.601-2019 определяет паспорт так: документ со сведениями, удостоверяющими гарантии изготовителя, значения основных параметров и характеристик изделия, а также сведения о сертификации и утилизации. Ключевое слово — «изделия»: паспорт оборудования привязан к экземпляру. В нём стоят заводской номер и дата изготовления, поэтому паспорт на один станок не подходит к соседнему такому же, даже если модель совпала до последней цифры.

Руководство по эксплуатации решает другую задачу: конструкция, принцип действия, указания для безопасной эксплуатации, обслуживания и хранения. Оно отвечает на вопрос «как работать», паспорт — «что за машина перед вами и что за неё обещает изготовитель». Третий документ, формуляр, путают с паспортом.

Стандарт требует составить один из трёх документов: формуляр, паспорт или этикетку. Практический вывод: если пришёл «чистый» паспорт оборудования, истории обслуживания в нём нет по определению, и записи о ТО и ремонтах ведёт владелец. Общий перечень разделов паспорта оставляет места «Движение изделия в эксплуатации» и «Ремонт» с пометкой «при необходимости»: если изготовитель оставил такие страницы, записи в них вносит владелец.

QR-инструкция для покупателя товара — вкладыш, видео, версии на разных языках — разобрана в материале про QR-код для инструкции. Здесь читатель другой: механик, оператор смены, сервисный инженер. Ему нужно знать, какой это экземпляр, что с ним делали и когда делать дальше.

Разделы паспорта оборудования по ГОСТ Р 2.610-2019: что проверить при приёмке

Виды эксплуатационных документов определяет ГОСТ Р 2.601-2019, правила их выполнения — ГОСТ Р 2.610-2019. Оба национальных стандарта утверждены приказами Росстандарта от 29 апреля 2019 года № 177-ст и № 178-ст и действуют с 1 февраля 2020 года. Применение добровольное (статья 26 закона № 162-ФЗ «О стандартизации»), но для изготовителя становится обязательным, если он заявил о соответствии стандарту, в том числе обозначил его в документации. Ссылку без буквы «Р» в договоре или техзадании (ГОСТ 2.601, ГОСТ 2.610) стоит уточнить: какая редакция имелась в виду. Приказом № 177-ст прежний межгосударственный ГОСТ 2.601-2013 с 1 февраля 2020 года в качестве национального стандарта не применяется.

Паспорт на оборудование состоит из титульного листа и, в общем случае, двенадцати разделов. Ниже — порядок стандарта и то, что проверить при приёмке.

Часть разделов помечена «при необходимости», их разрешено объединять, исключать и добавлять, поэтому у станка и печи набор получится разным. По ГОСТ Р 2.601-2019 бумажные и электронные документы одного вида и наименования равноправны.

Приёмка по паспорту занимает полчаса:

1. Сверьте заводской номер в паспорте, на шильде и в УПД: расхождение в одну цифру превращается в спор о гарантии.
2. Пройдите по «Комплектности» с коробкой в руках и сразу отметьте пустые поля в свидетельстве о приёмке и сведениях о сертификате.
3. Сфотографируйте шильд и отсканируйте паспорт оборудования целиком, не только титул.
4. Перенесите ресурсы, сроки и гарантийные условия в график. Если паспорт иностранный, договоритесь о русской версии в договоре поставки.

Паспорта нет: дубликат у изготовителя или паспорт, составленный на предприятии

Потерянный паспорт оборудования не повод списывать оборудование, но пути расходятся: для оборудования под давлением порядок прописан в нормах Ростехнадзора, для станка или кофемашины общей процедуры нет.

Оборудование под давлением: приложение № 6 к ФНП № 536

ФНП № 536 применяются к оборудованию под избыточным давлением выше 0,07 МПа: пар, газы, вода при температуре выше 115 °C, иные жидкости выше точки кипения при этом давлении. Попадает ли ваш котёл или ресивер в этот круг, решайте по тексту правил. При утрате паспорта приложение № 6 предписывает следующее.

1. Дубликат оформляет изготовитель, его правопреемник или организация, которая продолжает выпуск аналогичного оборудования и законно владеет документацией изготовителя.
2. Изготовителя нет — паспорт восстанавливает экспертная организация: обследование, контроль, расчёты. Подписывают её руководитель и технический руководитель владельца; на титуле указано, что паспорт не подлинник.
3. В запросе — данные для идентификации: модель, заводской номер, дата изготовления, фото таблички, сведения о ремонтах и режимах работы.
4. Нет истории — внеочередное освидетельствование. Без сведений о режимах, прошлых освидетельствованиях и ремонтах оборудование до пуска проходит внеочередное освидетельствование либо экспертизу.
5. Нет маркировки — нет паспорта. Без маркировки для идентификации и сведений об изготовителе, дате изготовления и ввода в эксплуатацию дубликат не оформляют.

Урок виден из четвёртого пункта: вместе с паспортом уходит история. Цифровая копия и журнал вне шкафа закрывают именно этот риск.

Всё остальное: паспорт, составленный на предприятии

1. Сфотографируйте шильд крупно: модель, заводской номер, год выпуска, мощность.
2. Напишите изготовителю, дилеру или в сервисный центр; перечень из приложения № 6 годится как шаблон запроса. Просите дубликат паспорта оборудования и электронную копию руководства.
3. Нет ответа или изготовителя уже нет — составьте внутренний паспорт и утвердите приказом. Рядом с каждой цифрой записывайте источник, как делает экспертная организация по приложению № 6.
4. На титуле укажите, что документ составлен на предприятии, с датой и основанием.

Внутренний паспорт оборудования не заменяет документ изготовителя там, где его требуют правила: для оборудования под давлением и подъёмных сооружений путь один — через изготовителя или экспертную организацию.

Журнал технического обслуживания и ремонта: графы и образец записи

Форма журнала технического обслуживания зависит от вида оборудования и регламентов предприятия, а ориентир, что надзор считает историей эксплуатации, есть. Пункт 245 ФНП № 536 для оборудования под давлением называет её состав: место и условия эксплуатации и хранения, продолжительность, технические освидетельствования, ремонты, замена элементов, аварии и отказы. Если изготовитель не дал документов для таких записей, их разрабатывает и утверждает владелец, а образцы даёт приложение № 5. Для станка, печи или холодильной камеры этот перечень служит скелетом журнала технического обслуживания и ремонта оборудования. ГОСТ Р 2.610-2019 добавляет состав записи о ремонте: предприятие и дата, наработка с начала эксплуатации и после последнего ремонта, причина сдачи в ремонт, вид ремонта и краткие сведения. В стандарте это раздел «Ремонт» паспорта или формуляра, а не отдельный документ.

Условный образец записи: «14.03.2026, плановое ТО, наработка 1 980 м/ч, заменены масло (5 л) и масляный фильтр, проверено натяжение ремня; исполнитель Иванов А., принял Петров В.; следующий срок — 3 980 м/ч или 14.09.2026».

Ошибок в журнале четыре. Записи без наработки: график по ним не построить. «ТО выполнено» без перечня работ: через год никто не скажет, меняли ли фильтр. Записи пачкой раз в месяц по памяти: даты приблизительные. Журналы, разбросанные по тетради слесаря, чату и таблице: полной картины нет ни у кого. Журнал и паспорт оборудования легко спутать, но документы разные: паспорт и карточка описывают машину, журнал — её жизнь.

График ППР из паспорта: периодичность по наработке и по календарю

График строится из паспорта оборудования и руководства по эксплуатации. В паспорте стоят ресурс до первого среднего или капитального ремонта, межремонтный ресурс и срок службы; в руководстве — регламент обслуживания. В типовой форме раздела о ресурсах есть оговорка: указанные ресурсы и сроки действительны при соблюдении потребителем требований эксплуатационной документации. Пропущенное по вашей вине обслуживание может стать аргументом изготовителя при рекламации. Для оборудования под давлением график требует сама норма: по пункту 247 ФНП № 536 объём и периодичность плановых работ определяет график, который утверждает технический руководитель эксплуатирующей организации.

Периодичность бывает двух видов: по наработке (моточасы, циклы, выпущенные килограммы) и по календарю (месяц, квартал, год). Для каждой операции ставят оба предела и работают по тому, что наступит раньше: масло стареет и в простаивающей машине, а у загруженной ресурс заканчивается раньше календарного срока.

Условный пример. Масло в компрессоре меняют через 2 000 моточасов или 6 месяцев. Две смены по 7 часов, 21 день: 14 × 21 = 294 часа в месяц, 2 000 часов набегут за 6,8 месяца, и срок придёт по календарю. При 20 часах в сутки это 420 часов в месяц, 2 000 часов набегут примерно за 4,8 месяца, и срок придёт по наработке.

Фрагмент условный, на 14 октября 2026 года; пометка «просрочено» нужна затем, что график без видимой просрочки превращается в архив. В нормах по подъёмным сооружениям (приказ Ростехнадзора № 461) те же три буквы означают проект производства работ.

На страницу карточки график попадает двумя частями: PDF полного графика и блок «ближайшие работы» из трёх строк. Даты после каждой записи в журнале пересчитывает человек; мини-сайт правится, а QR на шильде остаётся прежним.

Паспорт в шкафу, станок в цеху: где теряются документ и история ремонтов

Документы теряются не из-за небрежности, а из-за устройства процесса: паспорт лежит в одном месте, машина стоит в другом. Слабых мест четыре.

• Бумага у одного человека. Паспорт оборудования в шкафу механика в соседнем здании; ночью станок встал, а сервис просит заводской номер.
• Перестановка и передача. Машину отдали в другой цех или продали, запись о передаче и состоянии (раздел «Движение изделия в эксплуатации») не сделана, и следующий владелец получает машину без биографии.
• Копии и записи в разных местах. Ксерокопия в папке, фото в мессенджере, тетрадь слесаря, чат подрядчика: какая версия актуальна, никто не помнит, а новый сервис повторно меняет узел, который меняли полгода назад.
• Утерянный шильд. Табличку закрасили при ремонте или она отвалилась: для оборудования под давлением это блокирует дубликат паспорта.

Отдельная ловушка — номера. Заводской присваивает изготовитель. Внутренний вы придумываете для графика и журнала. Третий — инвентарный номер, под которым машина числится в учёте основных средств. Бухгалтерия ищет по инвентарному, сервис по заводскому, механик по внутреннему. В карточке должны стоять все три, иначе один станок живёт в трёх несвязанных списках.

Карточка оборудования по QR: что положить на страницу

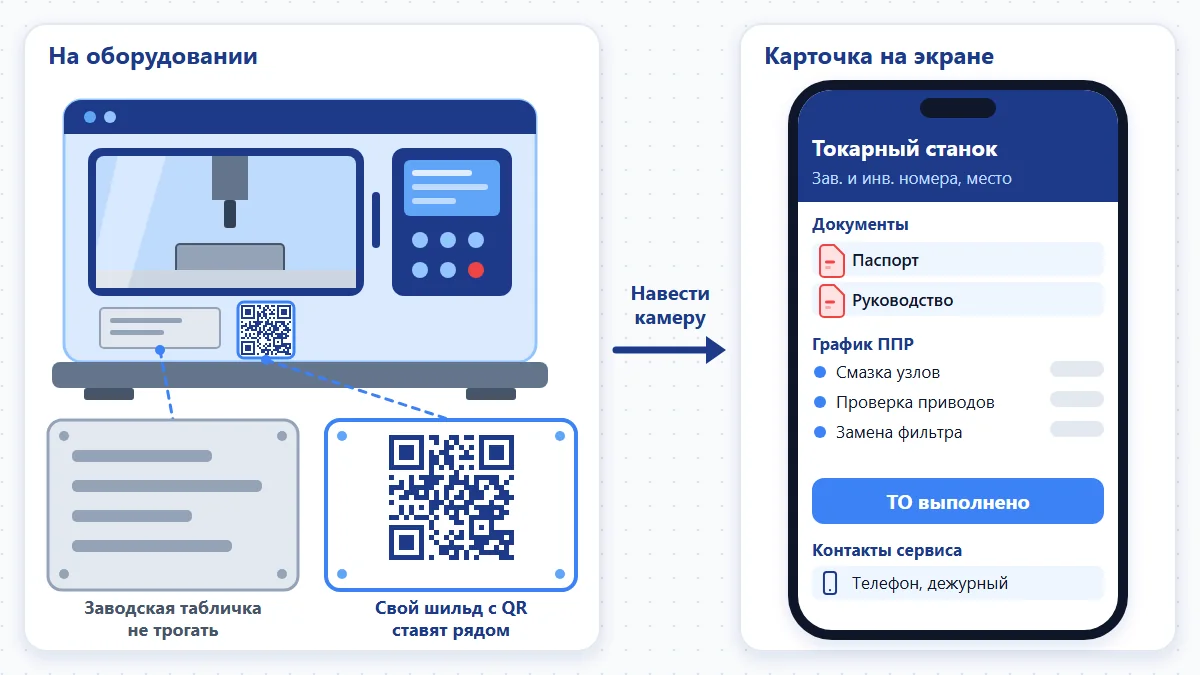

Схема простая: одна единица оборудования — один динамический QR — одна страница-карточка. Человек наводит камеру на шильд и попадает на страницу, где есть всё, что нужно прямо сейчас. Общий код на группу одинаковых станков не работает: запись о ТО привязана к странице, и журнал превратится в набор записей без адреса.

Блоки страницы, в порядке убывания важности для человека у машины:

1. Шапка: наименование, модель, заводской и инвентарный номера, место, ответственный.
2. Паспорт оборудования и руководство в PDF: сканы оригиналов, а не фото под углом; файлы кладут блоком «Файл» мини-сайта.
3. График ППР: три ближайшие работы с датами и PDF полного графика.
4. Форма «ТО выполнено» — следующий раздел.
5. Контакты сервиса: телефон, почта, номер договора, дежурный механик.
6. Фото шильда и места установки: страховка на случай потери таблички.
7. Памятка на случай отказа: остановить, кому позвонить, что не трогать.

Страницу удобно собирать как мини-сайт в QRkoder: блоки текста, файлов и кнопок и форма в одном конструкторе. Код динамический: зашита короткая ссылка, а не адрес страницы. Новая редакция руководства, смена сервиса, перенос станка в другой цех — всё правится на странице, табличка остаётся. Проданный станок можно переадресовать на заглушку «выведено из эксплуатации».

Честные границы. Статистика сканов покажет время, устройство и город, но не человека: кто открыл карточку, вы не узнаете. В форму нельзя прикрепить фото. Страница доступна каждому, кто отсканировал код: не кладите на неё коды доступа, схемы блокировок и внутренние телефоны. Число динамических QR зависит от тарифа: начните с машин, чей простой останавливает работу.

Запись о проведённом ТО: дата, исполнитель, выполненные работы

Форма на карточке решает узкую задачу: исполнитель на месте, с телефона, фиксирует, что сделал. Поля: дата работ, исполнитель, выполненные работы выбором из списка, наработка, замечания. В заголовок формы и в первое поле впишите номер единицы оборудования, чтобы в письме и в таблице сразу было видно, о какой машине речь.

Заявки приходят письмом на адрес ответственного, а таблицу всех заявок можно скачать в CSV и открыть в Excel. Выигрыш простой: запись появляется в момент работы, а не в конце смены в тетради. Выбор работ из списка даёт единый словарь, и через полгода таблицу можно отфильтровать по виду работ.

Теперь ограничения. Форма на публичной странице не знает, кто её заполняет: имя вводится вручную, это запись, а не подпись. Фото не приложить, график форма не пересчитывает. Отсюда рабочая схема: исполнитель отправляет запись, ответственный раз в неделю сверяет её с фактом, переносит в основной журнал и подписывает; только после этого запись считается принятой. Если проверяющему нужна бумага, таблицу распечатывают и подписывают.

Шильд на станке, котле и кофемашине: масло, мойка, нагрев

Шильд — табличка на корпусе. Для кода работают два правила: заводскую табличку не трогать, свой шильд ставить рядом. Заводская несёт идентификацию — номер, дату выпуска, модель, а для оборудования под давлением без маркировки, позволяющей идентифицировать машину, приложение № 6 к ФНП № 536 дубликат паспорта не допускает. Наклейка поверх заводской таблички закрывает то, что нельзя терять.

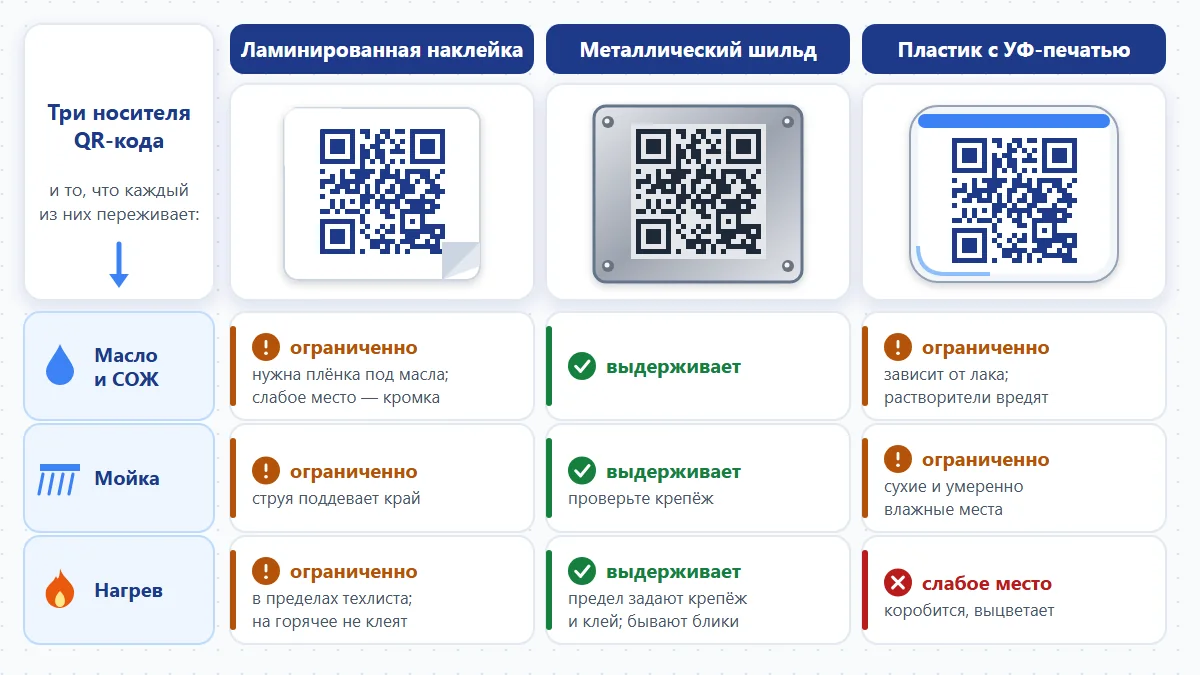

Условий три. Масло и СОЖ (смазочно-охлаждающая жидкость) на станках: жидкость растворяет клей и дешёвую краску, стружка и протирка стирают поверхность. Мойка на кухне и пищевом производстве: горячая вода, пар, щелочные и кислотные средства, струя под напором. Нагрев у котлов, печей и кофемашин: клей течёт, пластик коробится.

Таблица описывает общие свойства материалов, а не конкретный товар: срок службы и температуру берите из технического листа поставщика. Перед тиражом повесьте образец на станок или рядом с кухонной линией на две–четыре недели: масло, мойка и нагрев проверят лучше любого каталога. После монтажа отсканируйте код тремя телефонами при обычном свете, в тени и при боковом, через месяц повторите.

Место важнее материала. Шильд ставят на ровную холодную часть корпуса на высоте глаз оператора рядом с заводской табличкой, но не на дверцы и крышки, которые снимают при ремонте, и не на нагревающиеся поверхности. Материалы, цены и крепёж табличек разобраны в материале про табличку с QR-кодом; здесь важны только условия цеха и кухни.

Что QR не заменяет: подписи, акты, требования надзора для опасного оборудования

Код — способ быстро добраться до документов, а не замена самих документов. Четыре вещи он не заменяет.

1. Заводскую табличку. Она идентифицирует машину.
2. Подпись и оригинал. В образцах приложения № 5 к ФНП № 536 записи заверяет подписью лицо, ответственное за исправное состояние и безопасную эксплуатацию. Дубликат паспорта заверяет изготовитель подписью и печатью (при наличии), восстановленный паспорт подписывают руководитель экспертной организации и технический руководитель владельца. Запись в форме на мини-сайте подписью не является.
3. Акты и заключения. Освидетельствования, экспертизы промышленной безопасности, акты ремонтов: карточка хранит скан и ссылку, оригинал остаётся в деле.
4. Требования надзора. Для оборудования под давлением это технический регламент ТР ТС 032/2013 (раздел IV, пункты 19–23, на них ссылается ФНП) и ФНП № 536. Приказ № 536 по своему тексту действует до 1 января 2027 года; сведений о его продлении или замене на 14 октября 2026 года нет (ФНП по подъёмным сооружениям ведомство уже продлило до 1 сентября 2032 года), поэтому проверьте актуальную редакцию: нумерация пунктов может измениться. Для подъёмных сооружений действуют ФНП по приказу Ростехнадзора от 26.11.2020 № 461: до пуска комиссия рассматривает в числе прочего паспорт (при утрате — дубликат), а в работе ведут вахтенные журналы крановщика и журнал осмотра съёмных грузозахватных приспособлений.

ГОСТ Р 2.601-2019 признаёт равноправными бумажную и электронную форму документа изготовителя, но не отменяет требований надзора и условий договора. Поэтому оригинал паспорта хранят на бумаге, а цифровая копия живёт за QR-кодом. Паспорт оборудования остаётся документом изготовителя с подписью и печатью, а карточка по QR превращает его из бумаги в шкафу в страницу, которую находят у самой машины за несколько секунд.
